案例分析：共為低頻率硬板PCB天線助力麥克風產品持久穩定性
客戶背景：
上海爐石科技是一家專注于音視頻智能產品設計、研發的高新技術企業，總部位于上海，與阿里、百度、華為、小米、創維、TCL、極品等主流一線品牌合作，是垂直領域的領軍者。
業務需求：
650-700MHZ使用頻率，家庭及KTV娛樂場所，使用距離在半徑10M內不可出現斷信及雜訊。
問題描述：
原天線方案是直接設計在產品主板上，我們所說的板載天線，在使用過程中無法保障以上業務需求，經實際測試，原天線只符合半徑2M內的信號保障，與多家天線公司溝通討論后，最終選擇共為承接Q1產品天線的研發工作。
挑戰：
信號穩定性和抗干擾性是麥克風無線通信解決方案的基石，空間各色電子產品多樣化以及人員密積程度復雜的應用環境，造成信號嚴重受到干擾，這需要更大的天線位置及更大的接地面積來滿足天線設計需求；長100MM，內徑25MM麥克風內部空間已經裝満了功能所需的主板元器件及一塊長66*寬20*厚7MM大容量電池,大容量電池及狹小的空間給我們工程團隊帶來巨大挑戰。
解決方案：

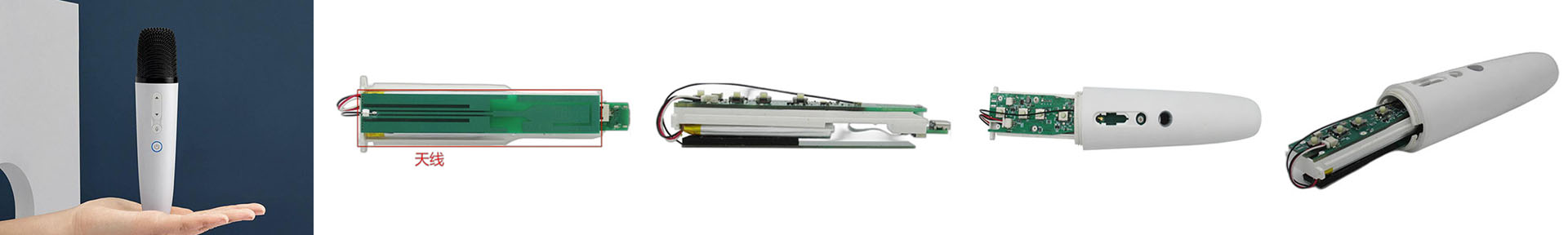

1.產品主板裝入主板支架后再推入外殼內，需要天線與主板或主板支架務必進行提前連接，考慮后續大規模量產，排除了天線提前貼附在外殼內的可能性。
2.主板支架一面是功能按鈕，無法安裝天線，只能選擇將天線設計安裝在另外一面，另外一面為大容量電池，電池是影響天線性能最大殺手，這需要我們工程師的專業知識解決。
3.結構工程師和射頻工程師的緊密配合分析，選擇在天線PCB板上增加5MM厚度的隔離泡棉，使天線與電池產生合理的安全距離，讓電池輻射對天線影響最小化。
4.天線位置的確定及結構工程師給出的空間決定了天線的尺寸，為此我們將天線尺寸定義在長100*寬17MM。
5.雕刻機的使用讓工程師大大縮短開發時間，經過5次刻板制樣，終于成功開發出長100*寬17*厚1MM的雙面板天線，高達4.8DB增益和44%效率，以及雙面板使天線接地變得更大，完美的提高了天線抗干擾能力及遠距離傳輸?shù)膬?yōu)越表現。
經濟效益：
客戶成功將產品推向市場，已取得了50萬臺的銷量，還在持續火爆銷售中。
