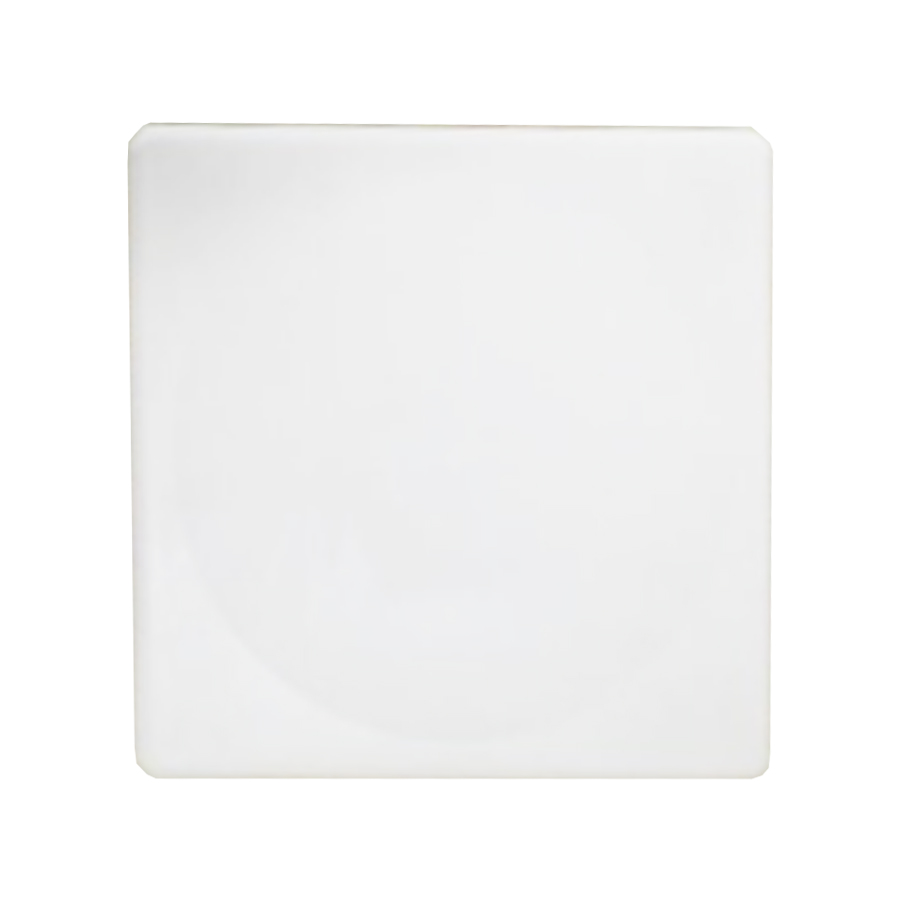

- 220*220*25MM 2.4/5.8G 12/15dBi MIMO雙頻雙極化定向板狀天線
1. 15dBi峰值增益
2. 可調試波瓣寬度
3. ABS外殼，符合UL94V-0
4. 戶外防水/防紫外線
5. 可選擇頻率/接頭
2. 可調試波瓣寬度
3. ABS外殼，符合UL94V-0
4. 戶外防水/防紫外線
5. 可選擇頻率/接頭
平板天線性能參數
|
項目 Item |
規格 Specifications |
|
|
天線性能 Antenna |
頻率范圍 Frequency range |
2400-2500/5150-5850MHz |
|
增益 Gain |
12/15dBi |
|
|
駐波比 V.S.W.R |
≤2.0 |
|
|
阻抗 Impedance |
50Ω |
|
|
極化方式 Polarization |
垂直極化+水平極化 |
|
|
功率 Power |
50W |
|
|
機械性能 Mechanical |
內部結構 Inner structure |
N/A |
|
外部結構 External structure |
ABS |
|
|
天線尺寸 Antenna size |
220*220*25MM |
|
|
線材類型 Cable type |
RG58線材或可選擇其他 |
|
|

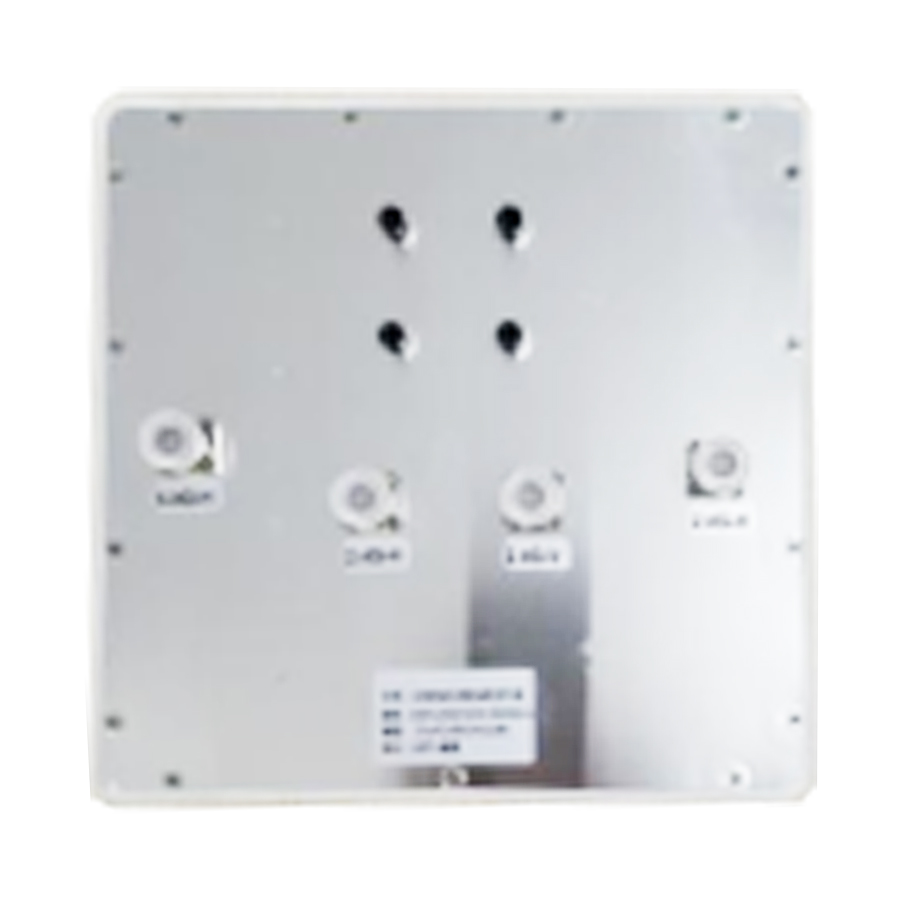

接頭類型 Connector type |
N母頭*4或可選擇其他 |
|
|

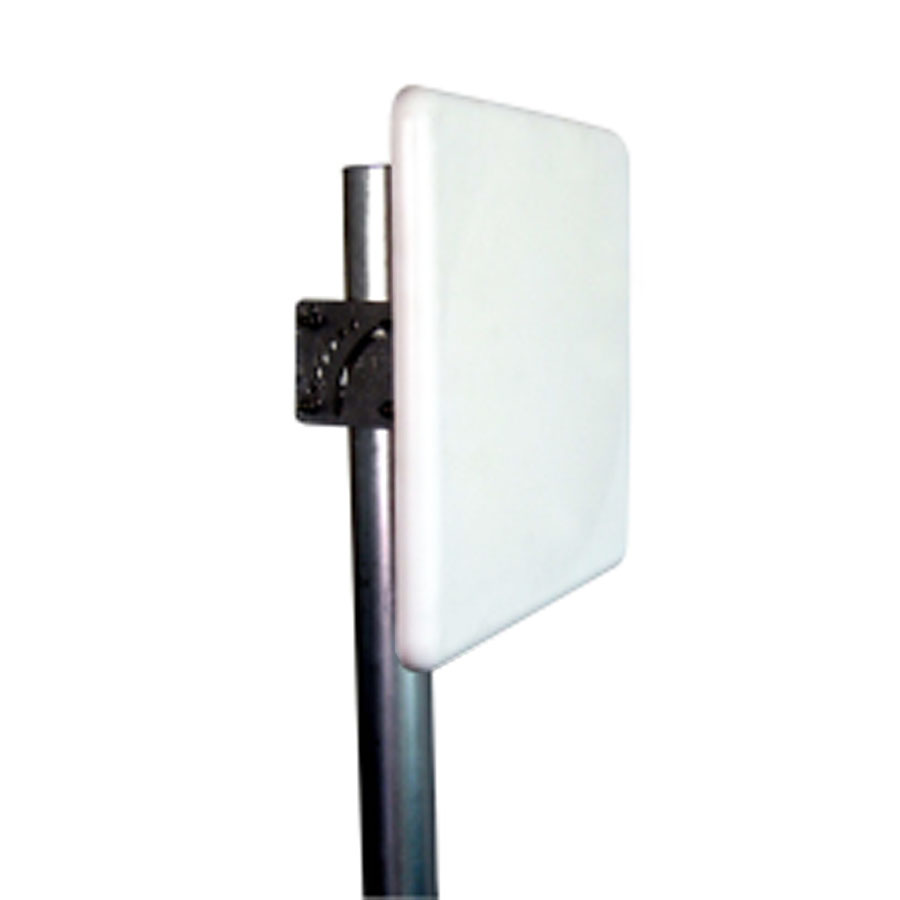

安裝方式 Mounting method |
抱桿安裝 |
|
|
環境性能 Environmental |
工作溫度 Operating temperature |
-40℃~+80℃ |
|
貯存溫度 Storage temperature |
-40℃~+85℃ |
|
|
環保標準 Environmentally friendly |
符合ROHS |
|

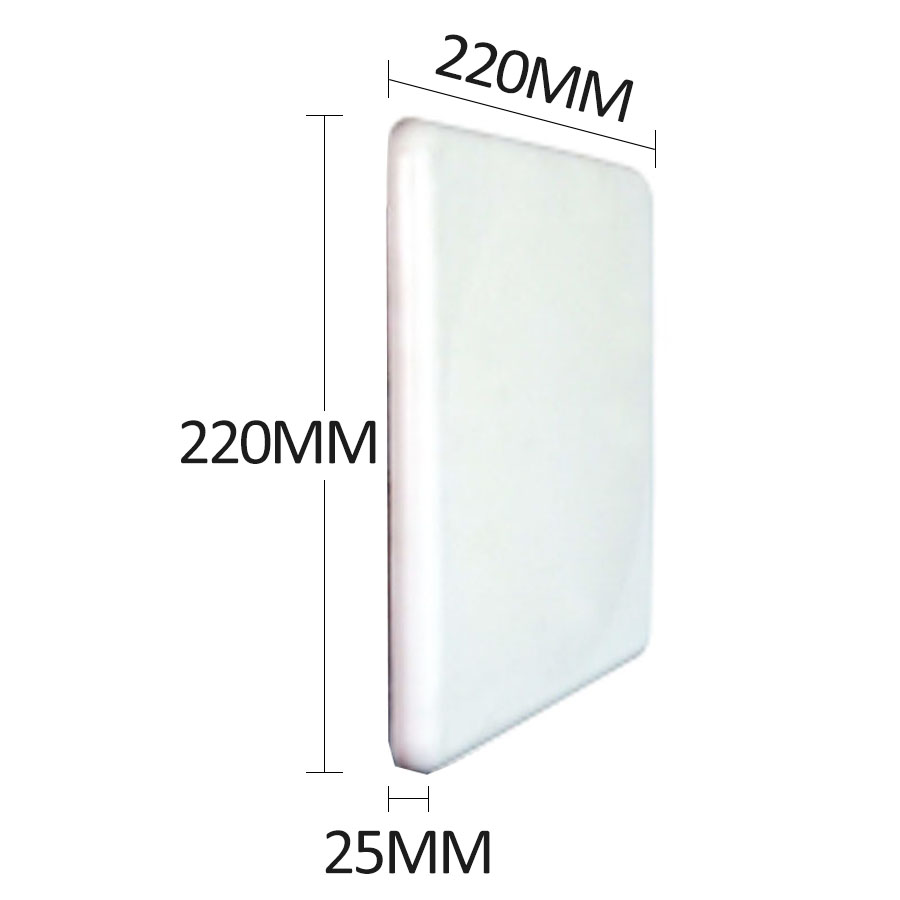

平板天線尺寸圖
平板天線3D測試圖
