- 165*155*50MM 1700-2700MHz 高增益室外定向平板天線
1. ±45°雙極化，可調試波瓣寬度
2. 戶外防水等級達到IP67級/防紫外線
3. ABS外殼，符合UL94V-0
4. 可選擇不同頻率/尺寸/接頭
2. 戶外防水等級達到IP67級/防紫外線
3. ABS外殼，符合UL94V-0
4. 可選擇不同頻率/尺寸/接頭
平板天線性能參數
|
項目 Item |
規格 Specifications |
|
|
天線性能 Antenna |
頻率范圍 Frequency range |
1700-2700MHz |
|
增益 Gain |
9dBi |
|
|
駐波比 V.S.W.R |
≤1.5 |
|
|
阻抗 Impedance |
50Ω |
|
|
極化方式 Polarization |
±45 |
|
|
功率 Power |
50W |
|
|
機械性能 Mechanical |
內部結構 Inner structure |
N/A |
|
外部結構 External structure |
ABS |
|
|
天線尺寸 Antenna size |
165*155*50MM |
|
|
線材類型 Cable type |
RG58 |
|
|
接頭類型 Connector type |
N母頭*2或可選擇其他 |
|
|
安裝方式 Mounting method |
壁掛安裝 |
|
|
環境性能 Environmental |
工作溫度 Operating temperature |
-40℃~+80℃ |
|
貯存溫度 Storage temperature |
-40℃~+85℃ |
|
|
環保標準 Environmentally friendly |
符合ROHS |
|

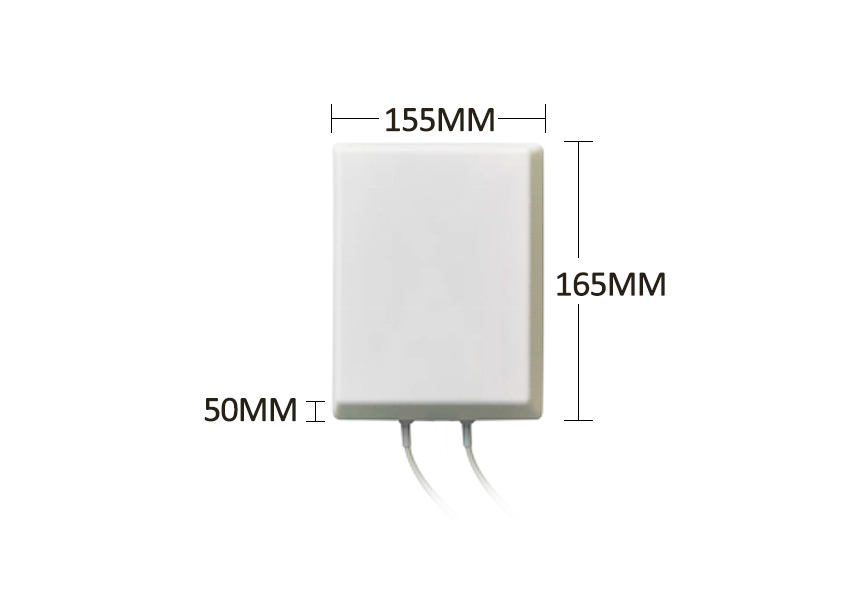

平板天線尺寸圖
平板天線3D測試圖
