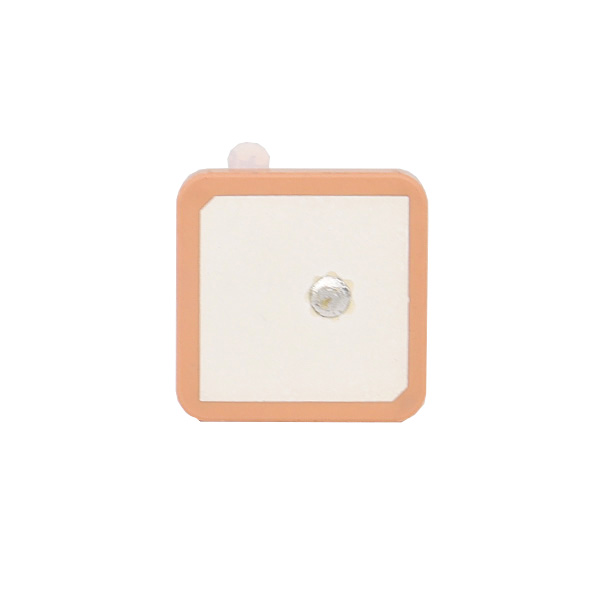

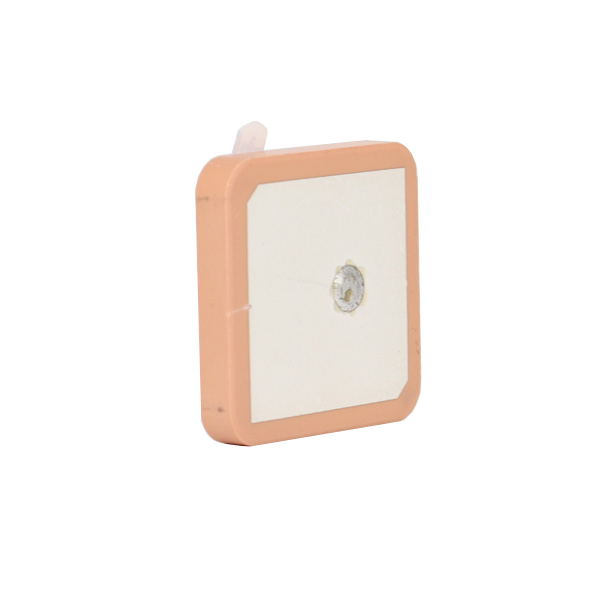

- 25*25*4MM GPS BD GLONASS三模定位導航天線 陶瓷片SMD貼片天線

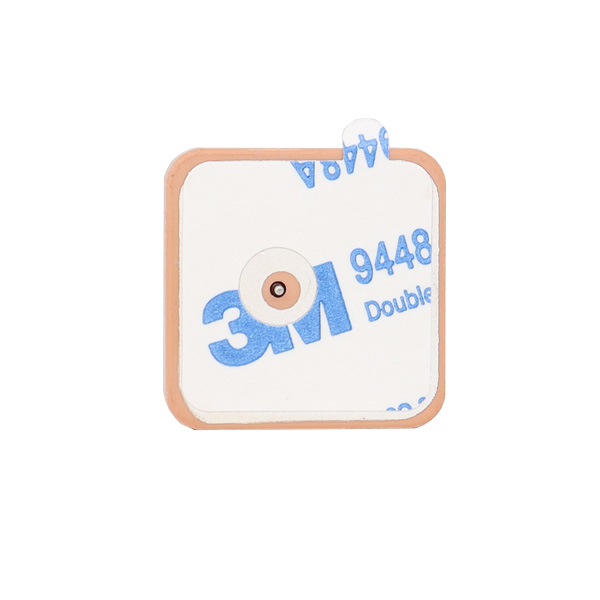

1. 原廠3M粘貼安裝
2. 嵌入式天線
3. 4.5dbi無源增益
4. 可選擇頻率/陶瓷片尺寸
2. 嵌入式天線
3. 4.5dbi無源增益
4. 可選擇頻率/陶瓷片尺寸
陶瓷片天線性能參數
|
項目 Item |
規格 Specifications |
|
|
天線性能 Antenna |
頻率范圍 Frequency range |
1560-1610MHz |
|
增益 Gain |
4.5dBi |
|
|
駐波比 V.S.W.R |
≤2.0 |
|
|
阻抗 Impedance |
50Ω |
|
|
極化方式 Polarization |
圓極化 |
|
|
功率 Power |
10W |
|
|
機械性能 Mechanical |
內部結構 Inner structure |
陶瓷 |
|
外部結構 External structure |
無 |
|
|
天線尺寸 Antenna size |
25*25*4MM |
|
|
線材類型 Cable type |
無 |
|
|
接頭類型 Connector type |
無 |
|
|
安裝方式 Mounting method |
粘貼安裝 |
|
|
環境性能 Environmental |
工作溫度 Operating temperature |
-40℃~+80℃ |
|
貯存溫度 Storage temperature |
-40℃~+85℃ |
|
|
環保標準 Environmentally friendly |
符合ROHS |
|

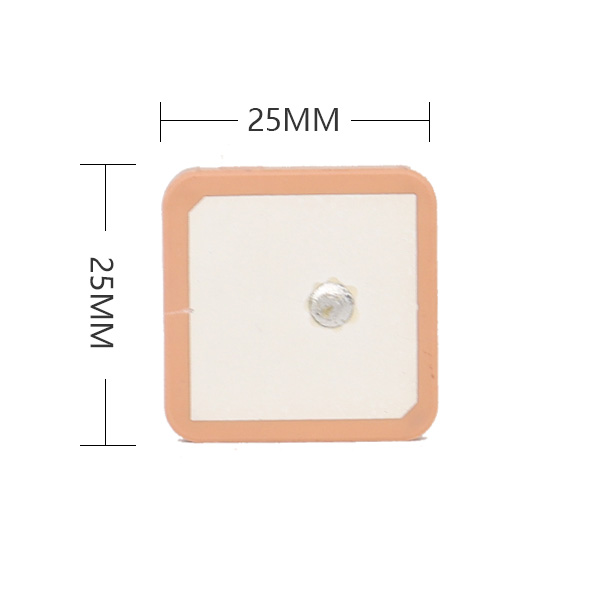

陶瓷片天線尺寸圖

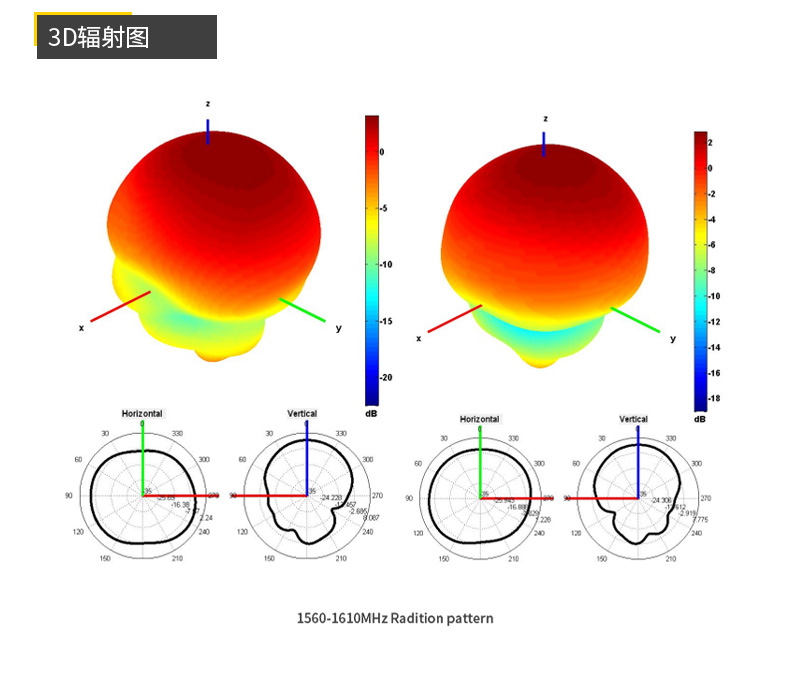

陶瓷片天線3D測試圖
