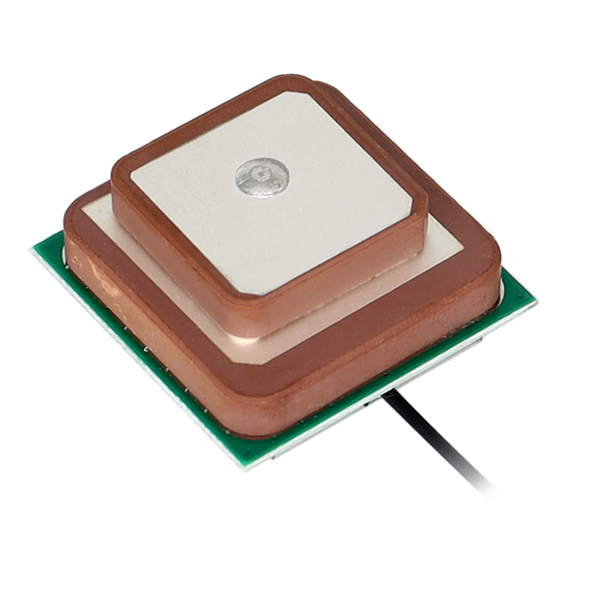

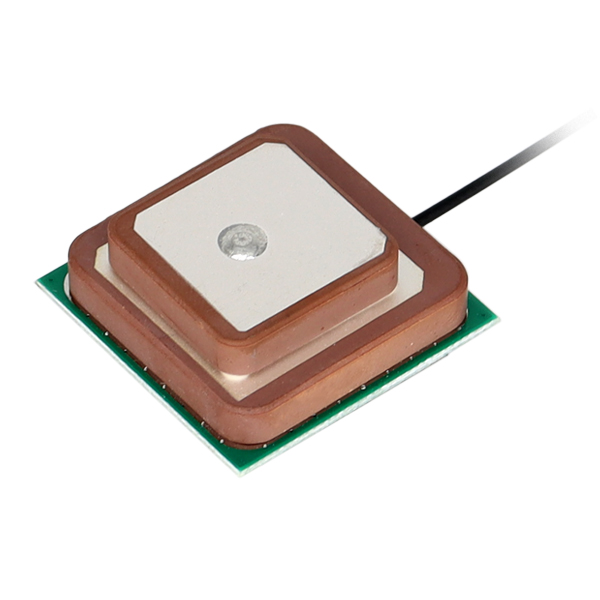

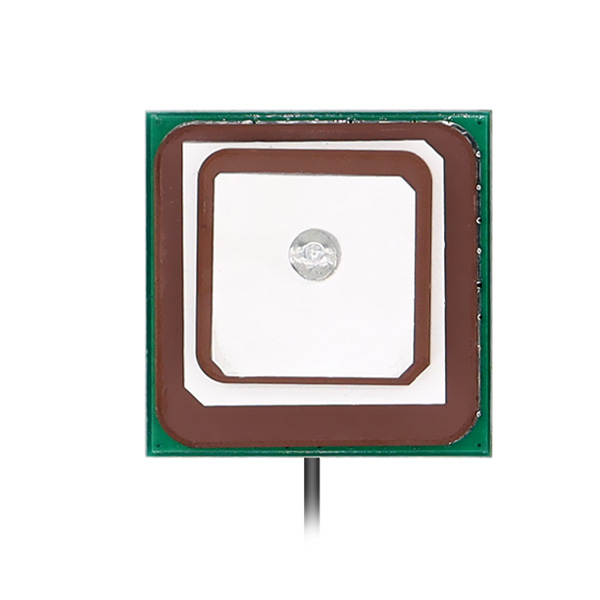

- 25*25/12*12MM L1 L2雙頻高精度定位陶瓷有源GPS天線雙層疊加天線
1. 雙極放大+雙濾波器
2. 低噪聲系數、低功耗
3. 28/24dBi有源增益
4. 電壓范圍1.5-5V
5. 可選擇頻率/陶瓷片尺寸
2. 低噪聲系數、低功耗
3. 28/24dBi有源增益
4. 電壓范圍1.5-5V
5. 可選擇頻率/陶瓷片尺寸
GPS L1 L2雙頻天線性能參數
|
項目 Item |
規格 Specifications |
|
|
天線性能 Antenna |
頻率范圍 Frequency range |
1575/1227MHz |
|
增益 Gain |
28/24dBi |
|
|
駐波比 V.S.W.R |
≤2.0 |
|
|
阻抗 Impedance |
50Ω |
|
|
極化方式 Polarization |
圓極化 |
|
|
功率 Power |
10W |
|
|
機械性能 Mechanical |
內部結構 Inner structure |
FR4/陶瓷 |
|
外部結構 External structure |
無 |
|
|
天線尺寸 Antenna size |
25*25/12*12MM |
|
|
線材類型 Cable type |
RF1.13線材或可選擇其他 |
|
|
接頭類型 Connector type |
IPEX頭或可選擇其他 |
|
|
安裝方式 Mounting method |
連接器安裝 |
|
|
環境性能 Environmental |
工作溫度 Operating temperature |
-40℃~+80℃ |
|
貯存溫度 Storage temperature |
-40℃~+85℃ |
|
|
環保標準 Environmentally friendly |
符合ROHS |
|

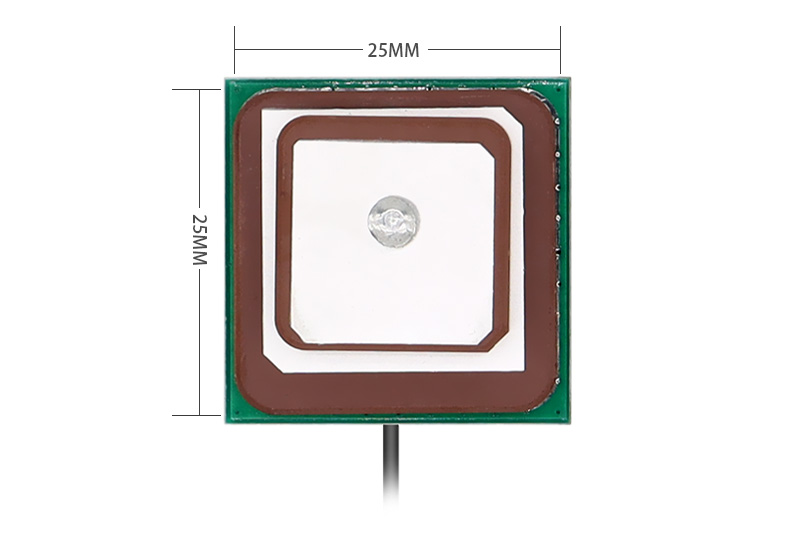

定位GPS L1 L2高精度天線尺寸圖

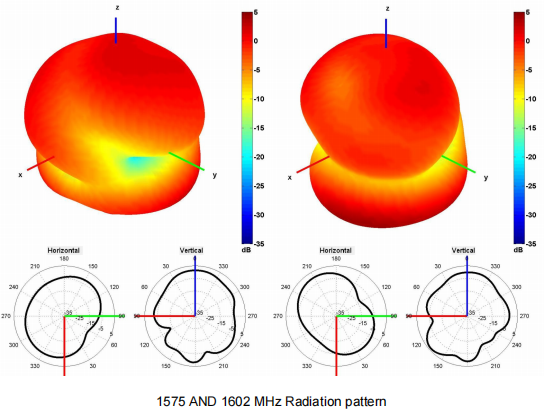

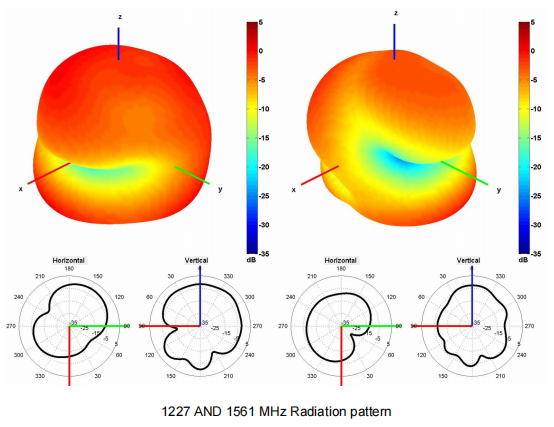

GPS L1 L2雙頻導航天線測試圖
