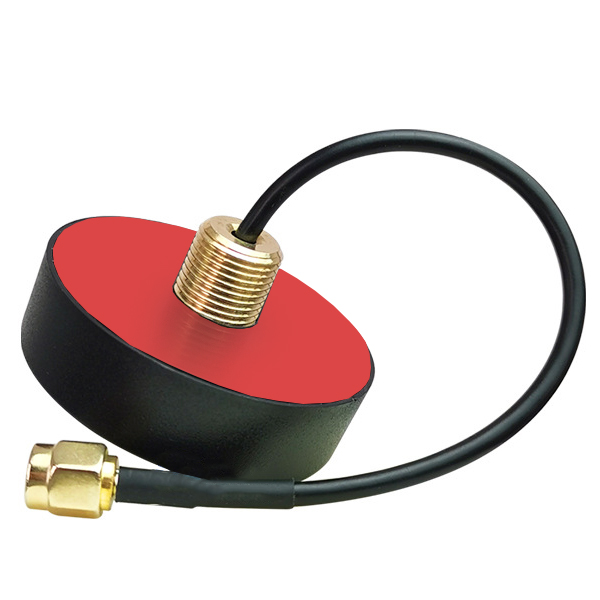

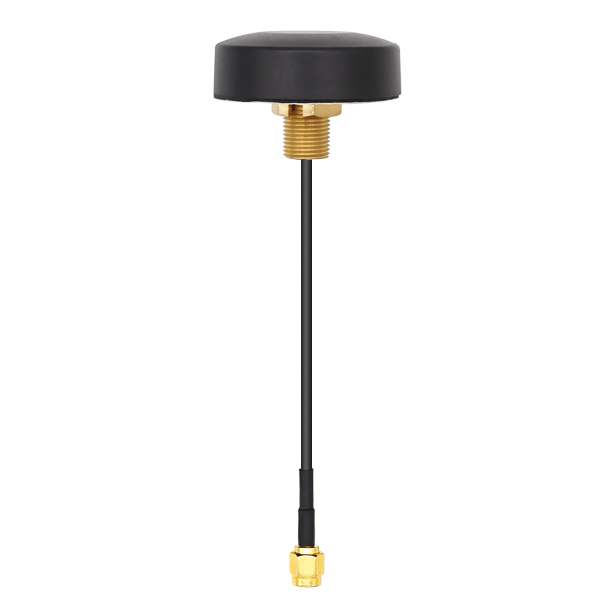

- 46*16MM GPS BD GLONASS三模定位導航有源機柜天線
1. IP67防水
2. 防盜螺母安裝
3. 雙極放大+濾波器
4. 低噪聲系數、低功耗
5. 電壓范圍1.5-5V
6. 28dBi有源增益
7. 可選擇頻率及接頭
2. 防盜螺母安裝
3. 雙極放大+濾波器
4. 低噪聲系數、低功耗
5. 電壓范圍1.5-5V
6. 28dBi有源增益
7. 可選擇頻率及接頭
GPS天線性能參數
|
項目 Item |
規格 Specifications |
|
|
天線性能 Antenna |
頻率范圍 Frequency range |
1560-1610MHz |
|
增益 Gain |
28dBi |
|
|
駐波比 V.S.W.R |
≤2.0 |
|
|
阻抗 Impedance |
50Ω |
|
|
極化方式 Polarization |
圓極化 |
|
|
功率 Power |
10W |
|
|
機械性能 Mechanical |
內部結構 Inner structure |
FR4/陶瓷 |
|
外部結構 External structure |
ABS |
|
|
天線尺寸 Antenna size |
46*16MM |
|
|
線材類型 Cable type |
RG174線材或可選擇其他 |
|
|
接頭類型 Connector type |
SMA公頭或可選擇其他 |
|
|
安裝方式 Mounting method |
螺絲安裝 |
|
|
環境性能 Environmental |
工作溫度 Operating temperature |
-40℃~+80℃ |
|
貯存溫度 Storage temperature |
-40℃~+85℃ |
|
|
環保標準 Environmentally friendly |
符合ROHS |
|
GPS GNSS 天線尺寸圖
螺絲安裝GNSS GPS 天線3D測試圖
