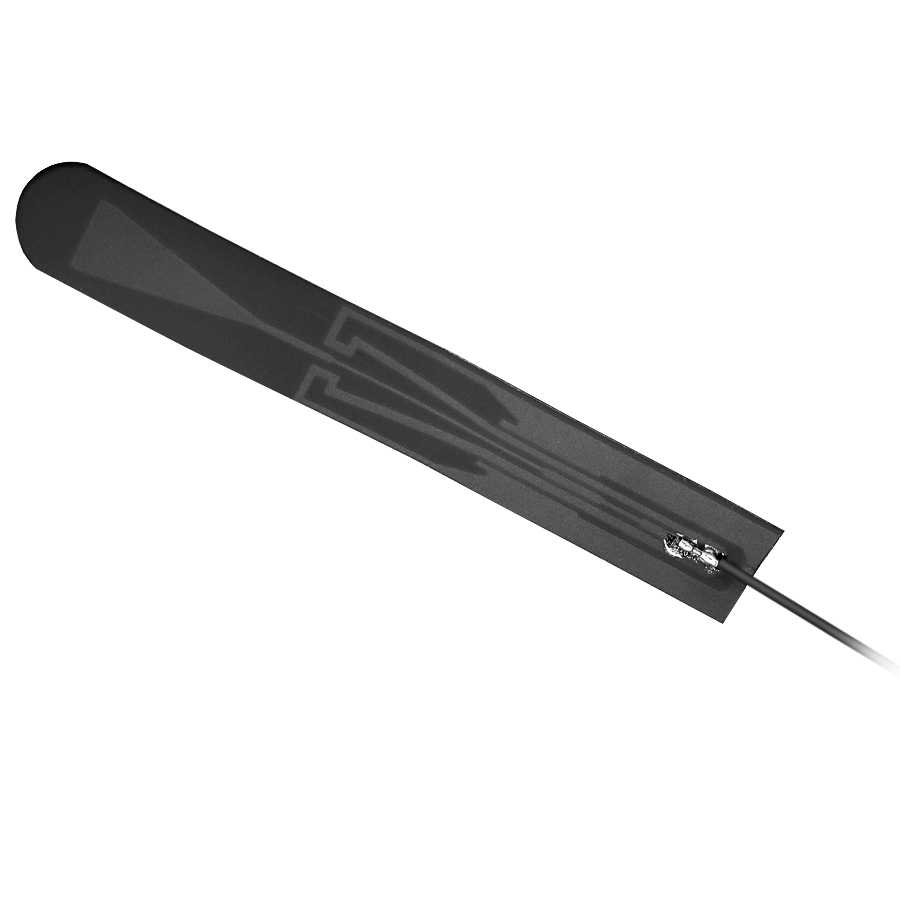

- 94*13MM 600-6000MHz 內置FPC軟天線
1. 5G FPC柔性天線
2. 高達60-70%傳輸效率

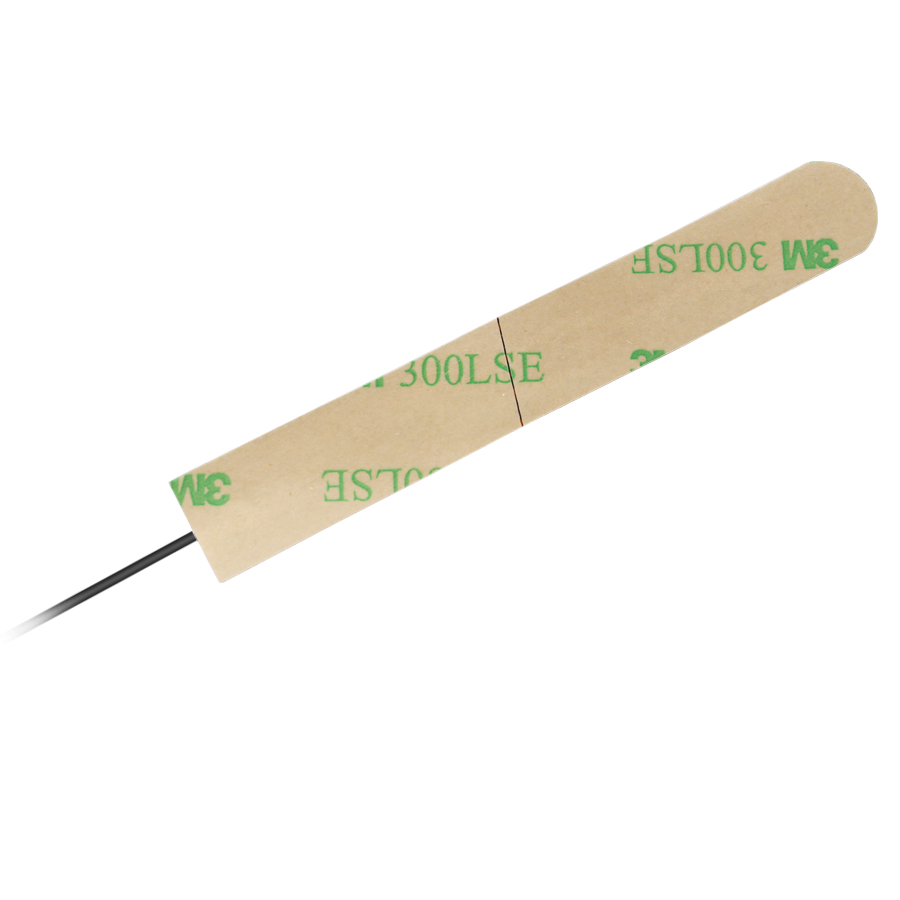

3. 原廠背膠, 粘著力強, 耐高溫
4. 可基于主機內部空間匹配調試頻率及尺寸
2. 高達60-70%傳輸效率
3. 原廠背膠, 粘著力強, 耐高溫
4. 可基于主機內部空間匹配調試頻率及尺寸
內置天線性能參數
|
項目 Item |
規格 Specifications |
|
|
天線性能 Antenna |
頻率范圍 Frequency range |
600-6000MHz |
|
增益 Gain |
4dBi |
|
|
駐波比 V.S.W.R |
≤3.0 |
|
|
阻抗 Impedance |
50Ω |
|
|
極化方式 Polarization |
垂直極化 |
|
|
功率 Power |
10W |
|
|
機械性能 Mechanical |
內部結構 Inner structure |
FPC |
|
外部結構 External structure |
無 |
|
|
天線尺寸 Antenna size |
94*13MM |
|
|
線材類型 Cable type |
RF1.13或可選擇其他 |
|
|
接頭類型 Connector type |
IPEX或可選擇其他 |
|
|
安裝方式 Mounting method |
粘貼安裝 |
|
|
環境性能 Environmental |
工作溫度 Operating temperature |
-40℃~+80℃ |
|
貯存溫度 Storage temperature |
-40℃~+85℃ |
|
|
環保標準 Environmentally friendly |
符合ROHS |
|

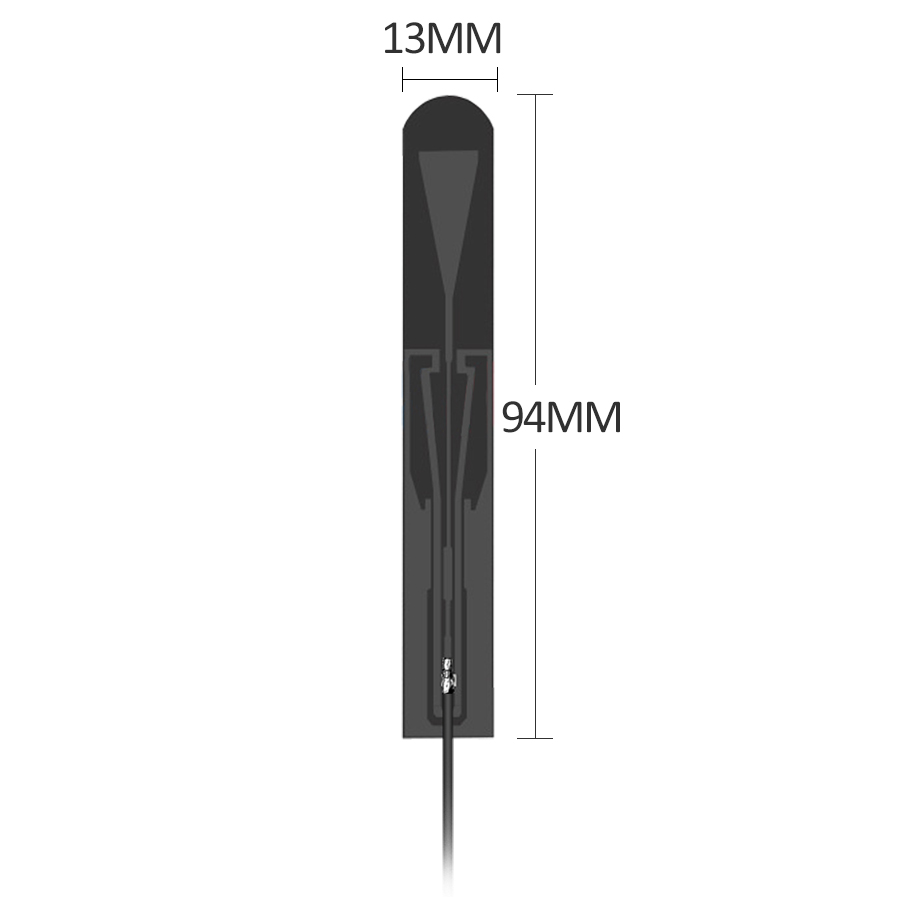

內置天線尺寸圖

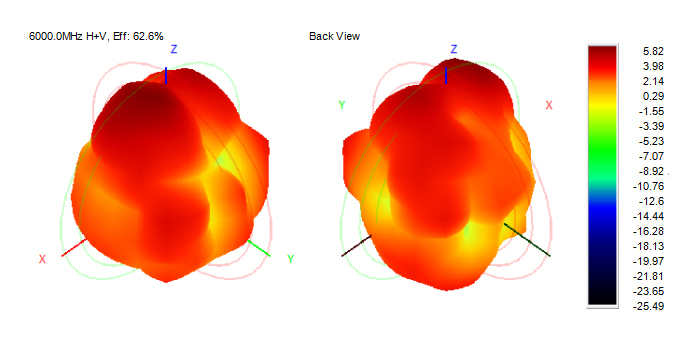

內置天線3D測試圖
