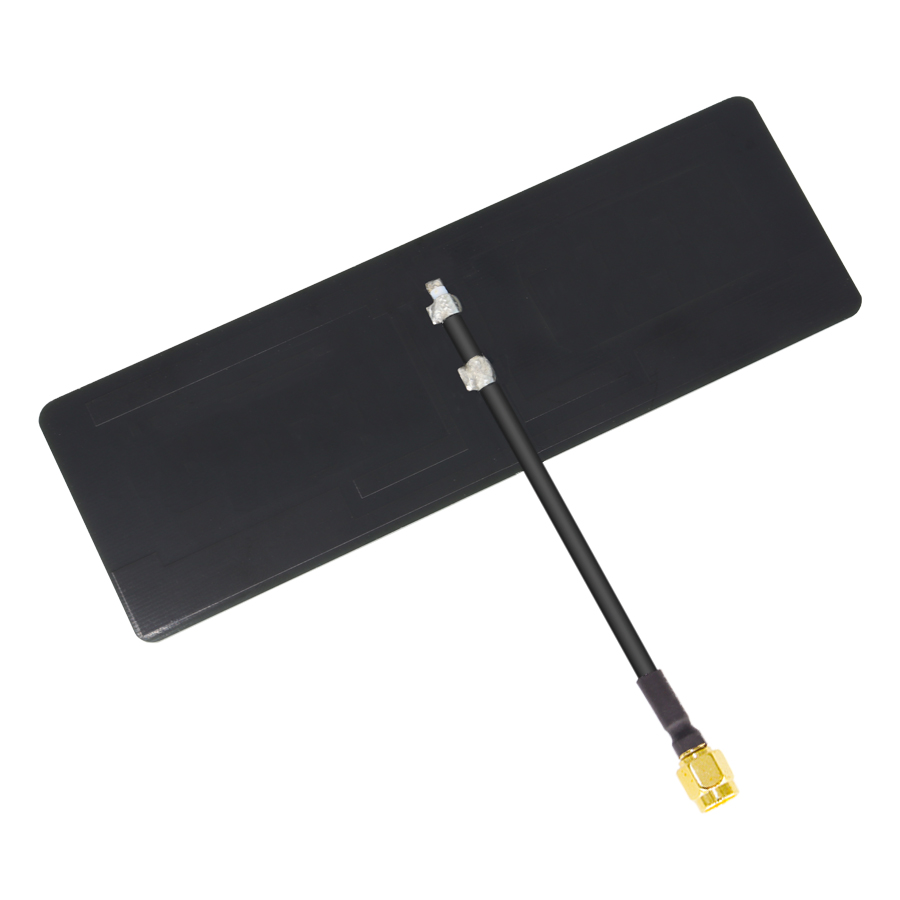

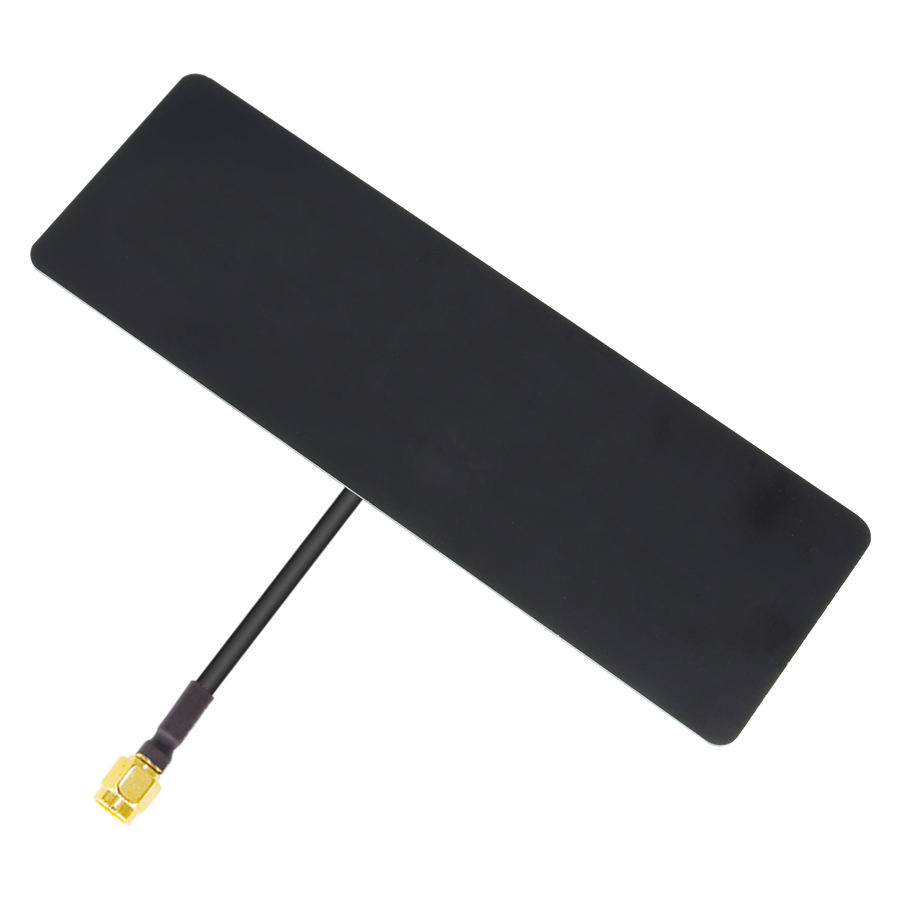

- 125*35*1MM 2100-2170MHz 內置PCB 無人機圖傳天線
1. 5.01dBi峰值增益
2. 高達80-90%傳輸效率
3. 柔性線纜可便于轉換天線方向
4. 可選擇不同尺寸及頻率
2. 高達80-90%傳輸效率
3. 柔性線纜可便于轉換天線方向
4. 可選擇不同尺寸及頻率
內置天線性能參數
|
項目 Item |
規格 Specifications |
|
|
天線性能 Antenna |
頻率范圍 Frequency range |
2100-2170MHz |
|
增益 Gain |
5.01dBi |
|
|
駐波比 V.S.W.R |
≤1.2 |
|
|
阻抗 Impedance |
50Ω |
|
|
極化方式 Polarization |
垂直極化 |
|
|
功率 Power |
10W |
|
|
機械性能 Mechanical |
內部結構 Inner structure |
PCB |
|
外部結構 External structure |
無 |
|
|
天線尺寸 Antenna size |
125*35*1MM |
|
|
線材類型 Cable type |
141半柔線或可選擇其他 |
|
|
接頭類型 Connector type |
SMA公頭或可選擇其他 |
|
|
安裝方式 Mounting method |
連接器安裝 |
|
|
環境性能 Environmental |
工作溫度 Operating temperature |
-40℃~+80℃ |
|
貯存溫度 Storage temperature |
-40℃~+85℃ |
|
|
環保標準 Environmentally friendly |
符合ROHS |
|

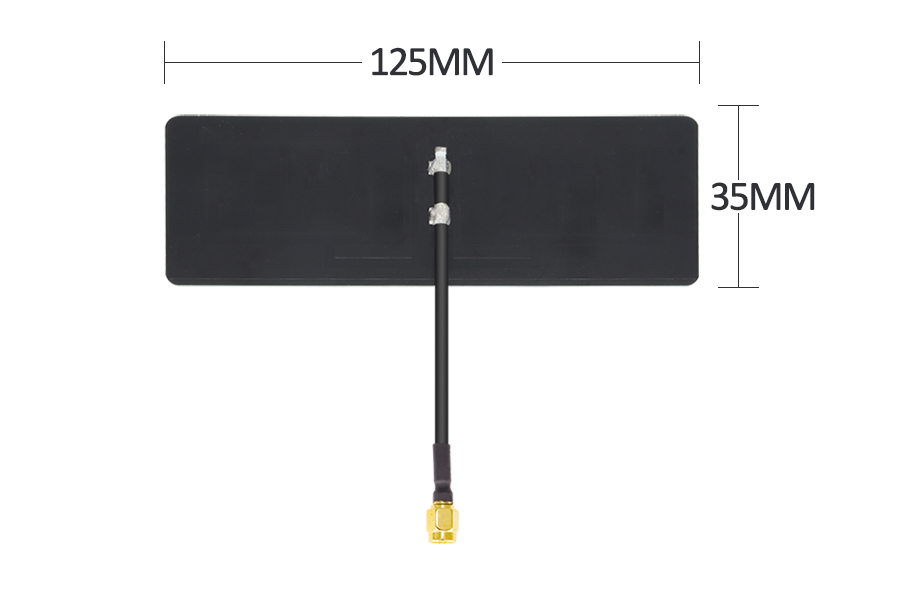

內置天線尺寸圖
內置天線3D測試圖
