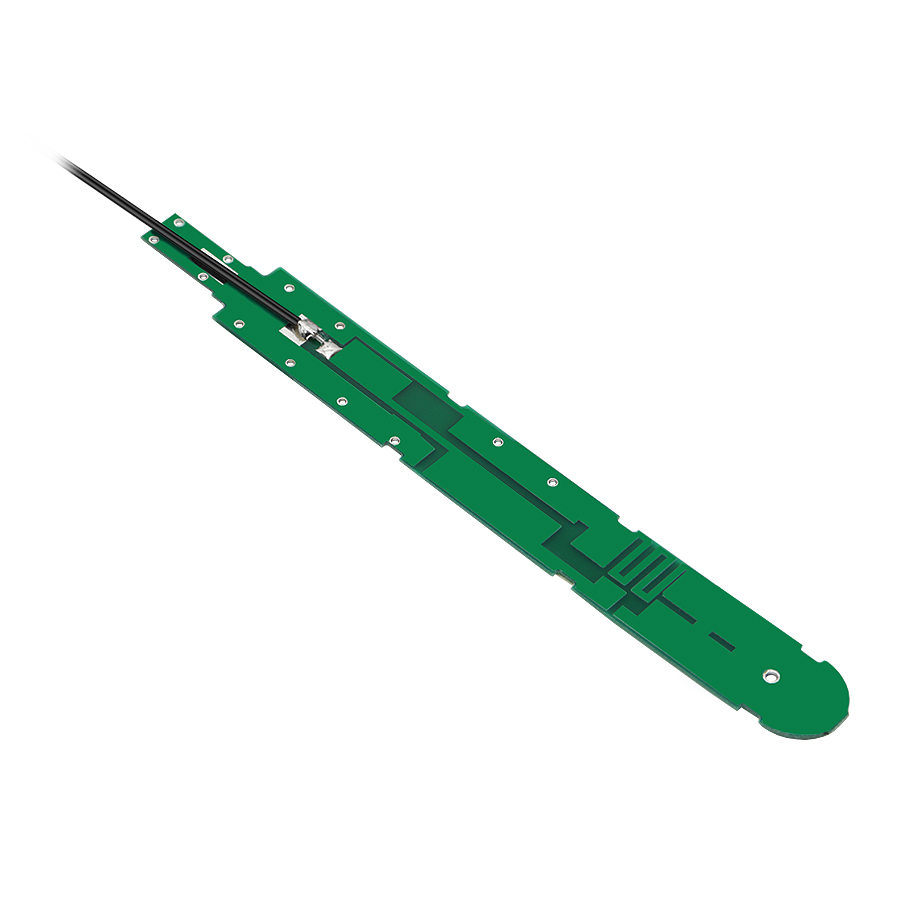

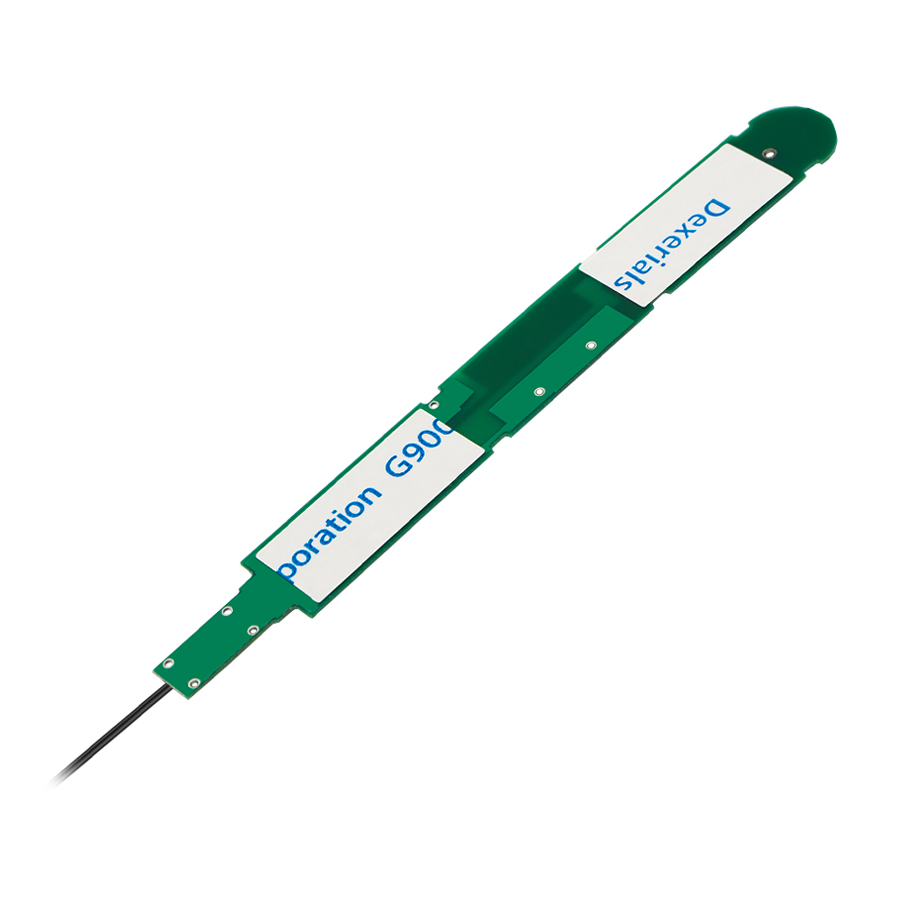

- 125*14MM 698-960/1710-2700MHz 4G LTE 內置PCB天線
1. 全頻4G LTE PCB天線
2. 高達60-80%傳輸效率，收發信號更強
3. 可基于主機內部空間匹配調試頻率及尺寸
4. 原廠背膠粘著力強，抗起翹耐高溫
2. 高達60-80%傳輸效率，收發信號更強
3. 可基于主機內部空間匹配調試頻率及尺寸
4. 原廠背膠粘著力強，抗起翹耐高溫
內置4G LTE PCB天線性能參數
|
項目 Item |
規格 Specifications |
|
|
天線性能 Antenna |
頻率范圍 Frequency range |
698-960/1710-2700MHz |
|
增益 Gain |
3.35/3.56dBi |
|
|
駐波比 V.S.W.R |
≤2.0 |
|
|
阻抗 Impedance |
50Ω |
|
|
極化方式 Polarization |
垂直極化 |
|
|
功率 Power |
10W |
|
|
機械性能 Mechanical |
內部結構 Inner structure |
PCB |
|
外部結構 External structure |
無 |
|
|
天線尺寸 Antenna size |
125*14MM |
|
|
線材類型 Cable type |
RF1.13或可選擇其他 |
|
|
接頭類型 Connector type |
IPEX或可選擇其他 |
|
|
安裝方式 Mounting method |
粘貼安裝 |
|
|
環境性能 Environmental |
工作溫度 Operating temperature |
-40℃~+80℃ |
|
貯存溫度 Storage temperature |
-40℃~+85℃ |
|
|
環保標準 Environmentally friendly |
符合ROHS |
|

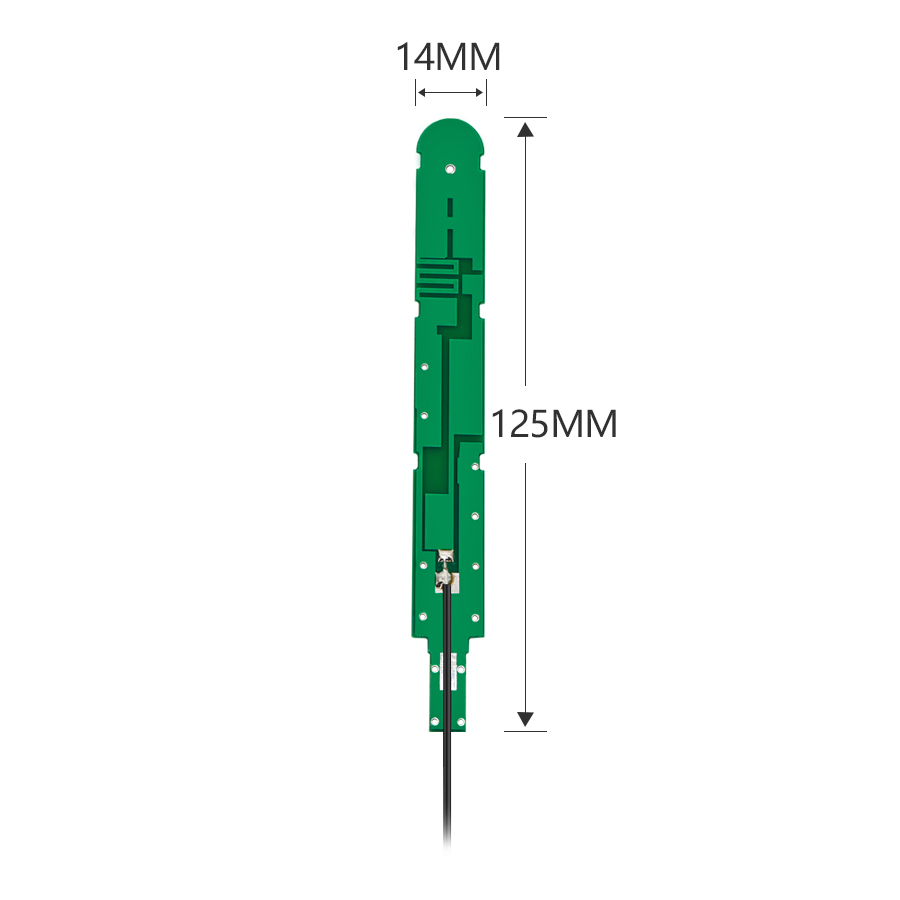

內置4G LTE PCB天線尺寸圖

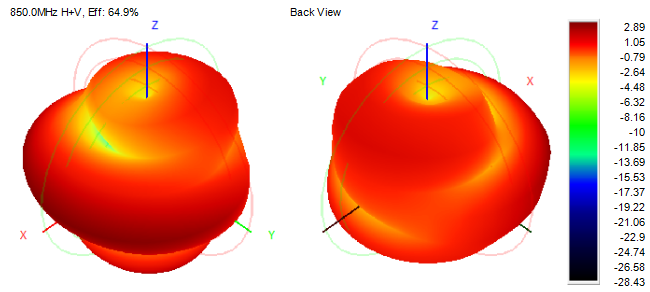

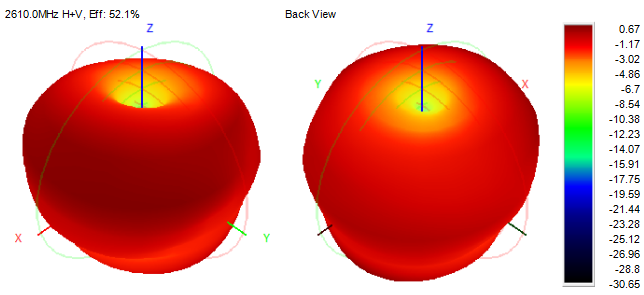

內置4G LTE PCB天線3D測試圖
