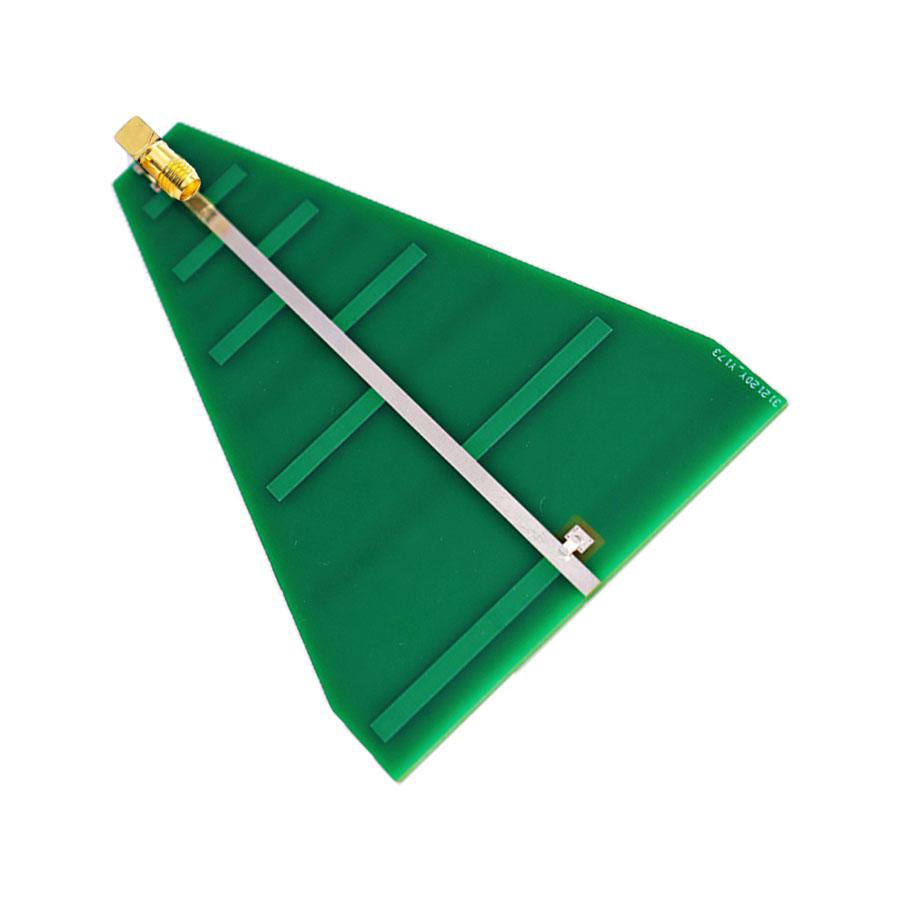

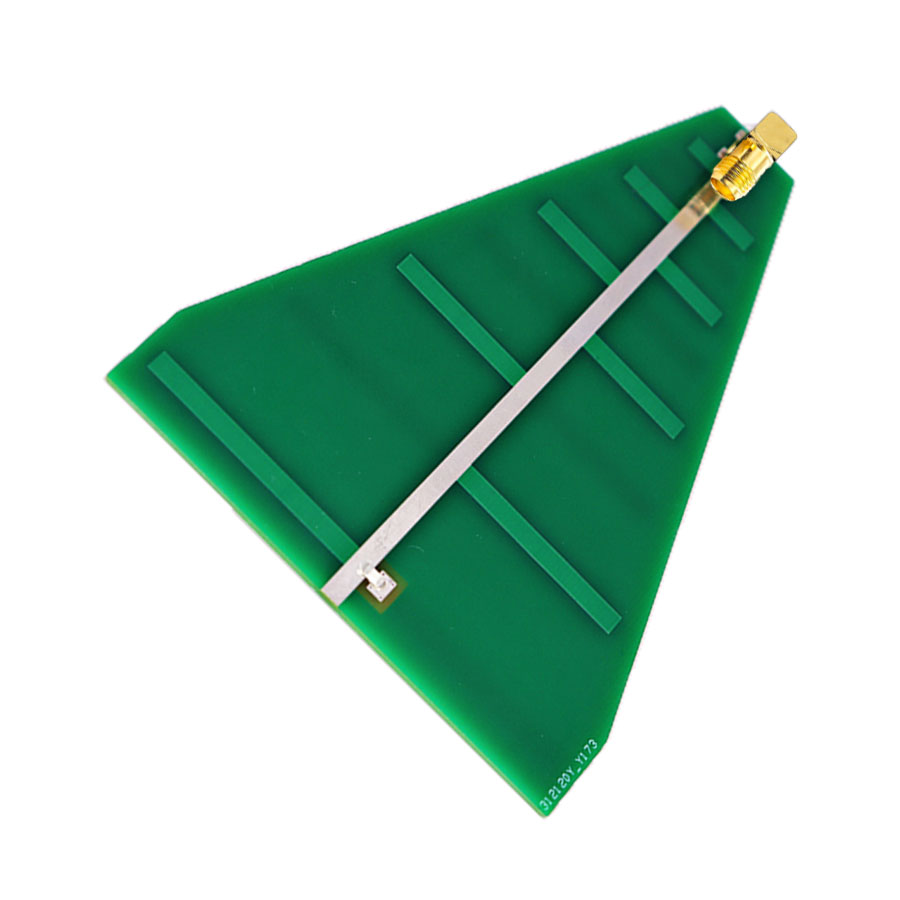

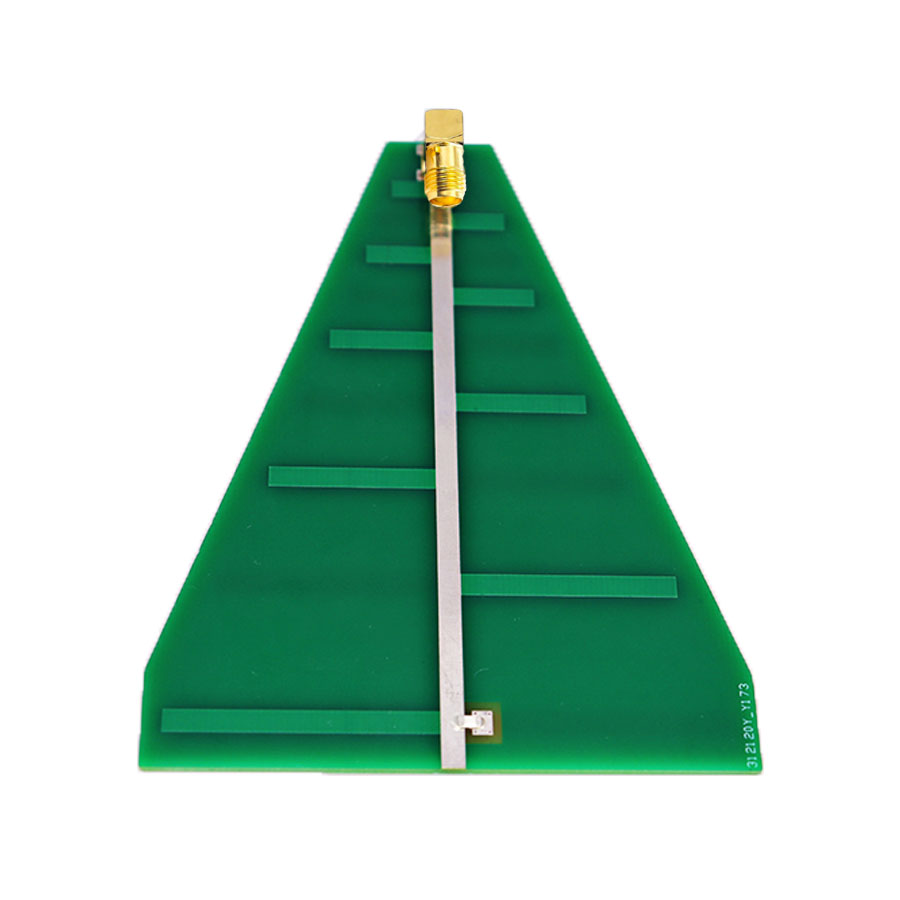

- 105*80MM 600-8500MHz 綠色PCB對數周期天線
1. 超寬頻對數周期天線，增益5dBi
2. 高性能PCB板材，抗干擾強，體積小，數據傳輸穩定
3. 可選擇不同連接器/可配置不同長度連接線
4. 可選擇不同頻率/不同尺寸天線
2. 高性能PCB板材，抗干擾強，體積小，數據傳輸穩定
3. 可選擇不同連接器/可配置不同長度連接線
4. 可選擇不同頻率/不同尺寸天線
對數周期天線性能參數
|
項目 Item |
規格 Specifications |
|
|
天線性能 Antenna |
頻率范圍 Frequency range |
600-8500MHz |
|
增益 Gain |
5dBi |
|
|
駐波比 V.S.W.R |
≤2.0 |
|
|
阻抗 Impedance |
50Ω |
|
|
極化方式 Polarization |
垂直極化 |
|
|
功率 Power |
10W |
|
|
機械性能 Mechanical |
內部結構 Inner structure |
PCB |
|
外部結構 External structure |
無 |
|
|
天線尺寸 Antenna size |
105*80MM |
|
|
線材類型 Cable type |
無 |
|
|
接頭類型 Connector type |
SMA或可選擇其他 |
|
|
安裝方式 Mounting method |
連接器安裝 |
|
|
環境性能 Environmental |
工作溫度 Operating temperature |
-40℃~+80℃ |
|
貯存溫度 Storage temperature |
-40℃~+85℃ |
|
|
環保標準 Environmentally friendly |
符合ROHS |
|

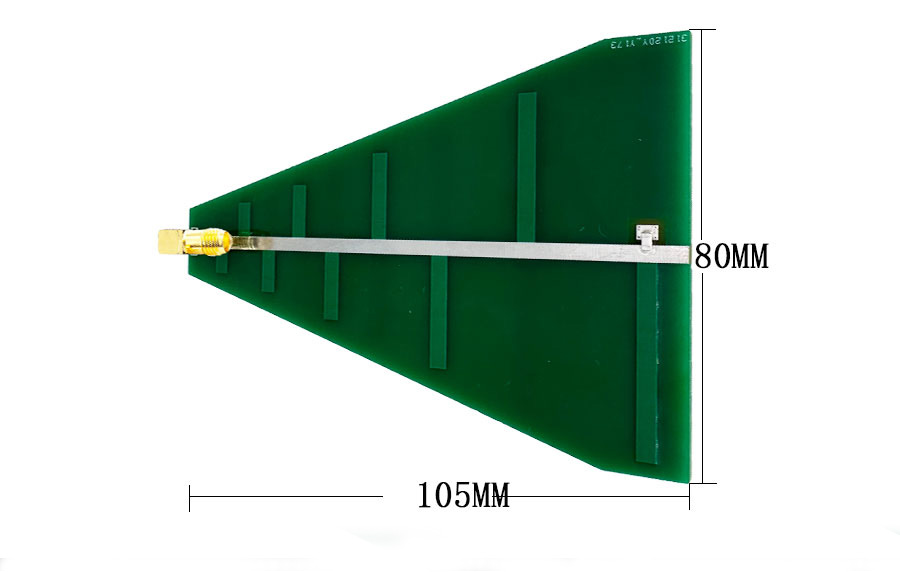

對數周期天線尺寸圖

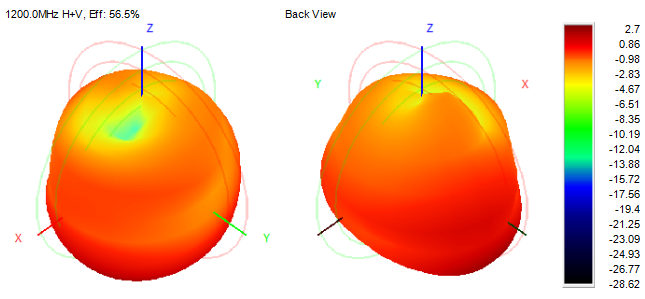

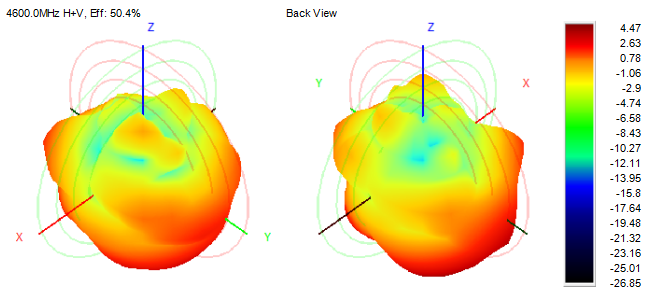

對數周期天線3D測試圖
