- 2.4G WiFi藍牙天線 發射接收端子饋線天線
1. 單極天線
2. 聯合接地
3. 2dBi峰值增益
4. 可選擇頻率
5. 饋線天線
2. 聯合接地
3. 2dBi峰值增益
4. 可選擇頻率
5. 饋線天線
2.4G WiFi藍牙天線性能參數
|
項目 Item |
規格 Specifications |
|
|
天線性能 Antenna |
頻率范圍 Frequency range |
2400-2500MHz |
|
增益 Gain |
2.19dBi |
|
|
駐波比 V.S.W.R |
≤2.0 |
|
|
阻抗 Impedance |
50Ω |
|
|
極化方式 Polarization |
垂直極化 |
|
|
功率 Power |
10W |
|
|
機械性能 Mechanical |
內部結構 Inner structure |
RF1.13線材 |
|
外部結構 External structure |
無 |
|
|
天線尺寸 Antenna size |
36MM |
|
|
線材類型 Cable type |
RF1.13或可選擇其他 |
|
|
接頭類型 Connector type |
IPEX或可選擇其他 |
|
|
安裝方式 Mounting method |
連接器安裝 |
|
|
環境性能 Environmental |
工作溫度 Operating temperature |
-40℃~+80℃ |
|
貯存溫度 Storage temperature |
-40℃~+85℃ |
|
|
環保標準 Environmentally friendly |
符合ROHS |
|

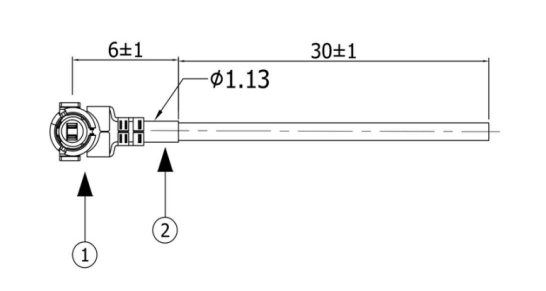

WiFi藍牙天線尺寸圖

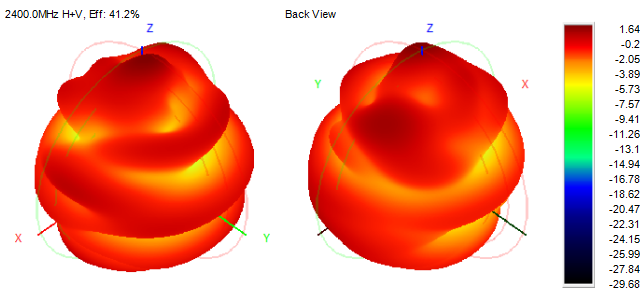

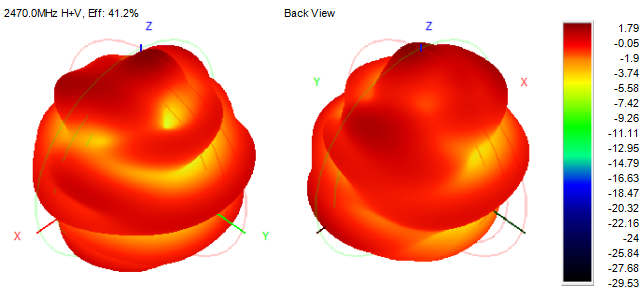

2.4G端子饋線天線3D測試圖
