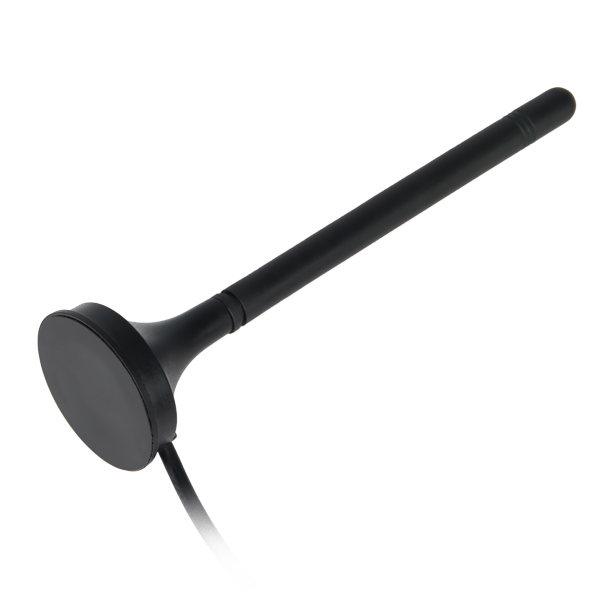

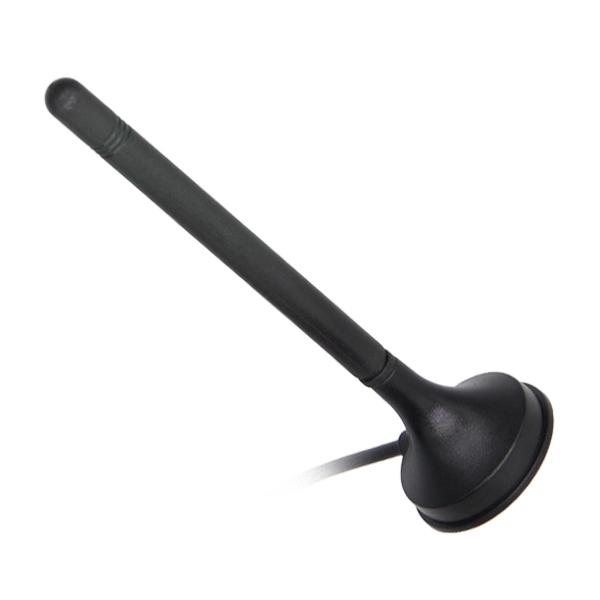

- 110*30MM 4G LTE 膠棒桿吸盤天線
1. 2.86dBi峰值增益
2. 60%峰值傳輸效率
3. N52強磁吸附安裝
4. 可選擇天線頻率、線長及接頭
2. 60%峰值傳輸效率
3. N52強磁吸附安裝
4. 可選擇天線頻率、線長及接頭
天線性能參數
|
項目 Item |
規格 Specifications |
|
|
天線性能 Antenna |
頻率范圍 Frequency range |
698-960/1710-2700MHz |
|
增益 Gain |
2.72/2.86dBi |
|
|
駐波比 V.S.W.R |
≤2.0/2.5 |
|
|
阻抗 Impedance |
50Ω |
|
|
極化方式 Polarization |
垂直極化 |
|
|
功率 Power |
10W |
|
|
機械性能 Mechanical |
內部結構 Inner structure |
銅管 |
|
外部結構 External structure |
ABS/TPEE |
|
|
天線尺寸 Antenna size |
110*30MM |
|
|
線材類型 Cable type |
RG174線材或可選擇其他 |
|
|
接頭類型 Connector type |
SMA公頭或可選擇其他 |
|
|
安裝方式 Mounting method |
磁性安裝 |
|
|
環境性能 Environmental |
工作溫度 Operating temperature |
-40℃~+80℃ |
|
貯存溫度 Storage temperature |
-40℃~+85℃ |
|
|
環保標準 Environmentally friendly |
符合ROHS |
|

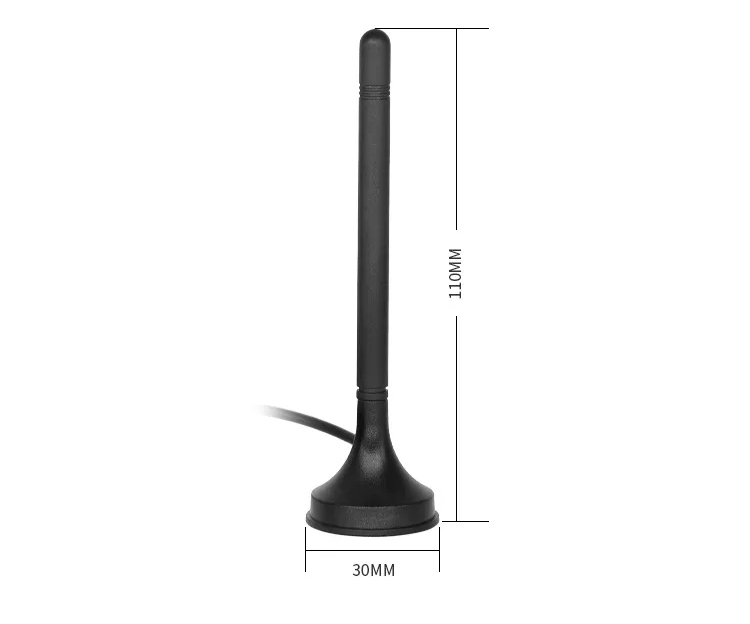

天線尺寸圖
天線測試3D圖
