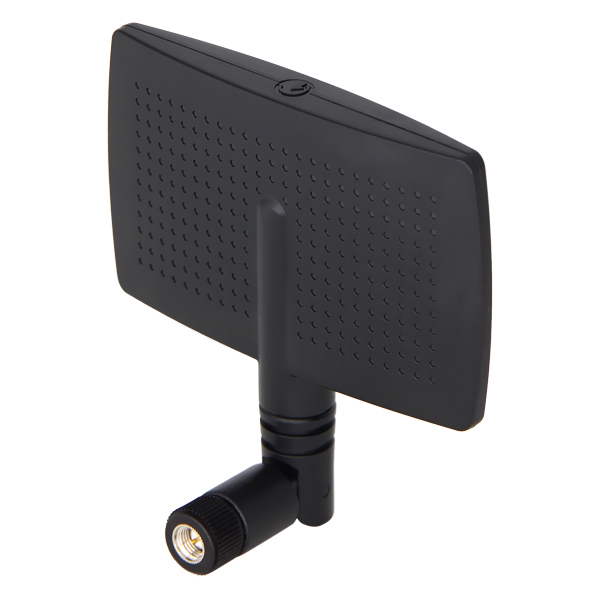

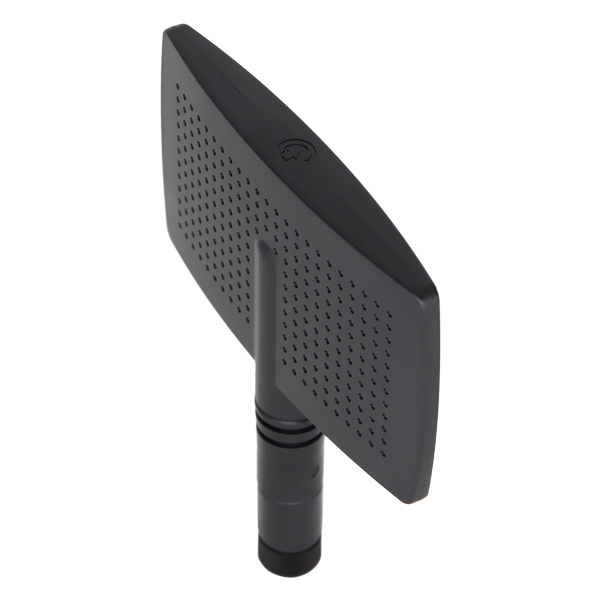

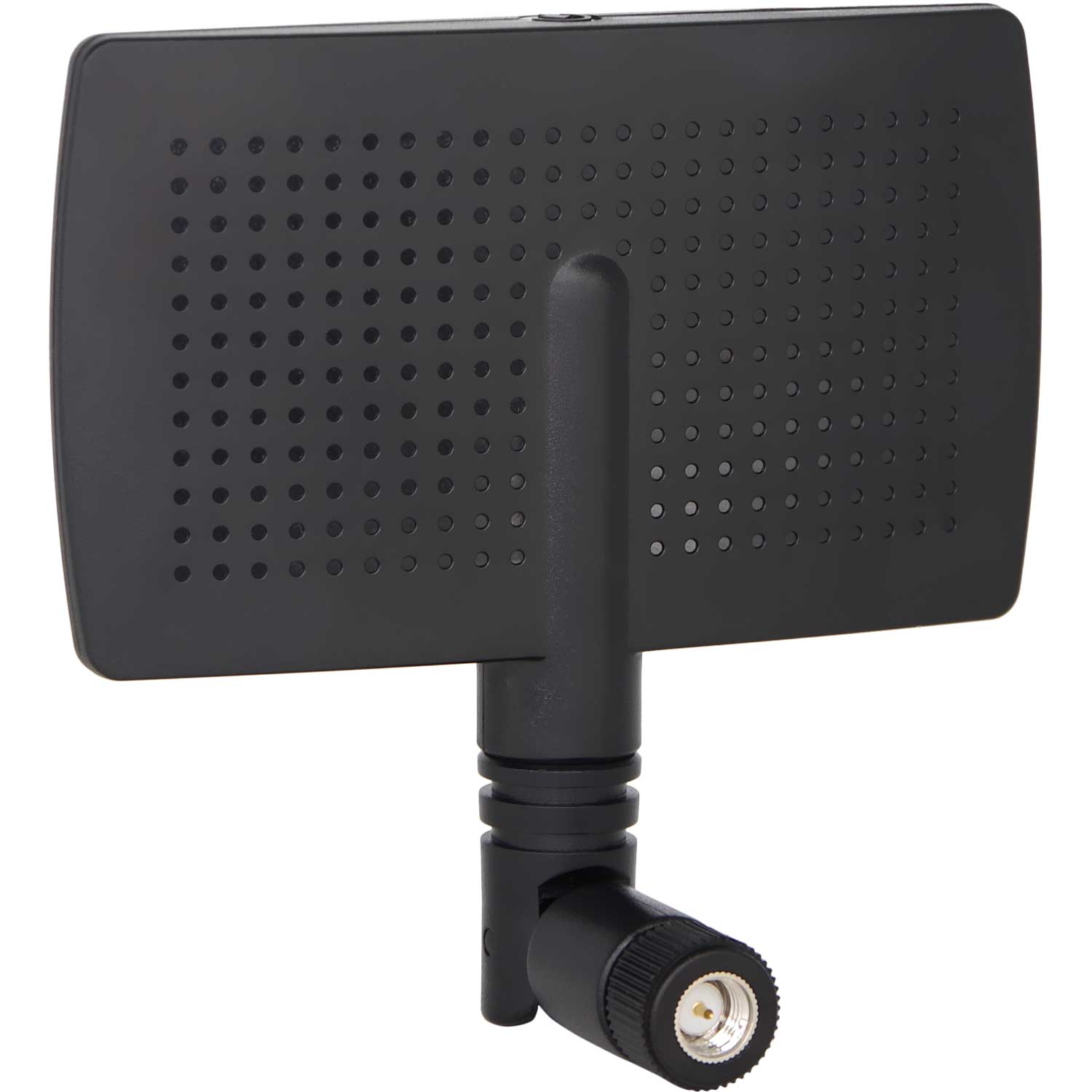

- 108*90MM 2.4G WiFi 高增益無人機圖傳定向天線
1. 2.4G 定向天線
2. 峰值增益8dBi
3. 可彎折，360度旋轉
4. 可選擇天線頻率/接頭
2. 峰值增益8dBi
3. 可彎折，360度旋轉
4. 可選擇天線頻率/接頭
2.4G天線性能參數
|
項目 Item |
規(guī)格 Specifications |
|
|
天線性能 Antenna |
頻率范圍 Frequency range |
2400-2500MHz |
|
增益 Gain |
8.22dBi |
|
|
駐波比 V.S.W.R |
≤2.0 |
|
|
阻抗 Impedance |
50Ω |
|
|
極化方式 Polarization |
垂直極化 |
|
|
功率 Power |
10W |
|
|
機械性能 Mechanical |
內部結構 Inner structure |
馬口鐵 |
|
外部結構 External structure |
ABS/POM |
|
|
天線尺寸 Antenna size |
108*90MM |
|
|
線材類型 Cable type |
RF1.13線材或可選擇其他 |
|
|
接頭類型 Connector type |
SMA公頭或可選擇其他 |
|
|
安裝方式 Mounting method |
連接器安裝 |
|
|
環(huán)境性能 Environmental |
工作溫度 Operating temperature |
-40℃~+80℃ |
|
貯存溫度 Storage temperature |
-40℃~+85℃ |
|
|
環(huán)保標準 Environmentally friendly |
符合ROHS |
|

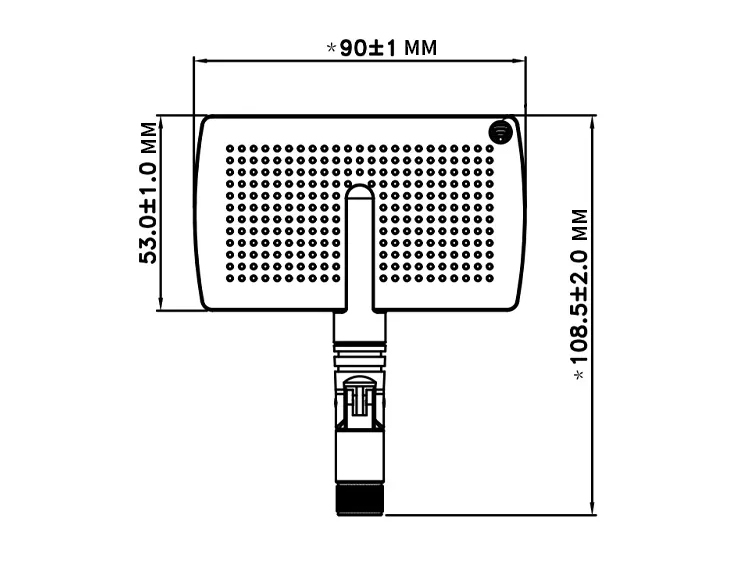

無人機圖傳天線尺寸圖

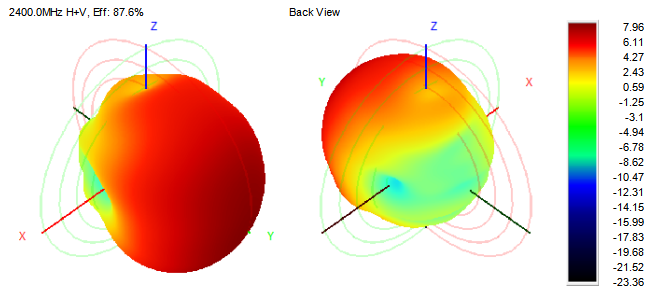

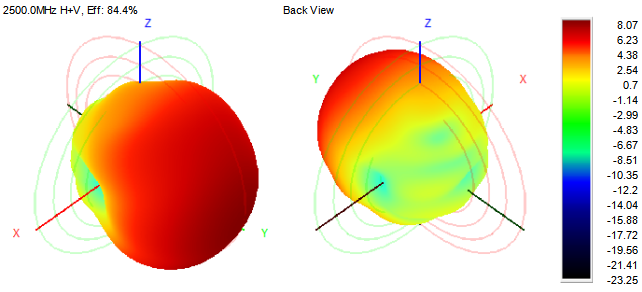

平板天線3D測試圖
