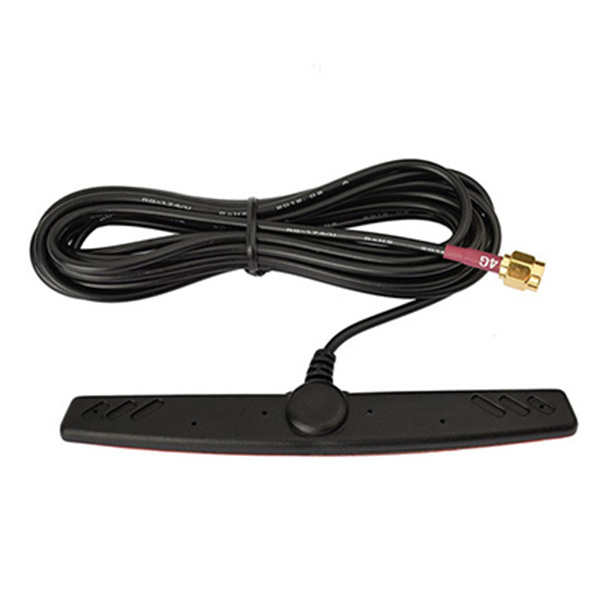

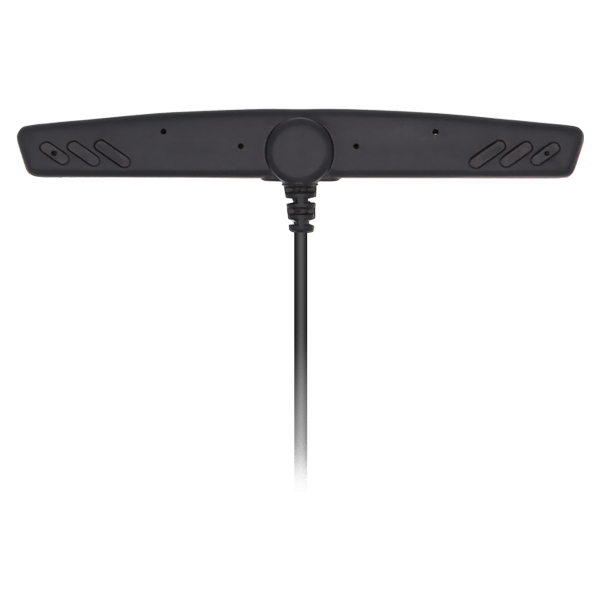

- 126*16.2MM 2.4/5.8G 雙頻WIFI防水貼片天線
1. IP65防水
2. ABS材質抗氧化
3. 遠距離接收發射

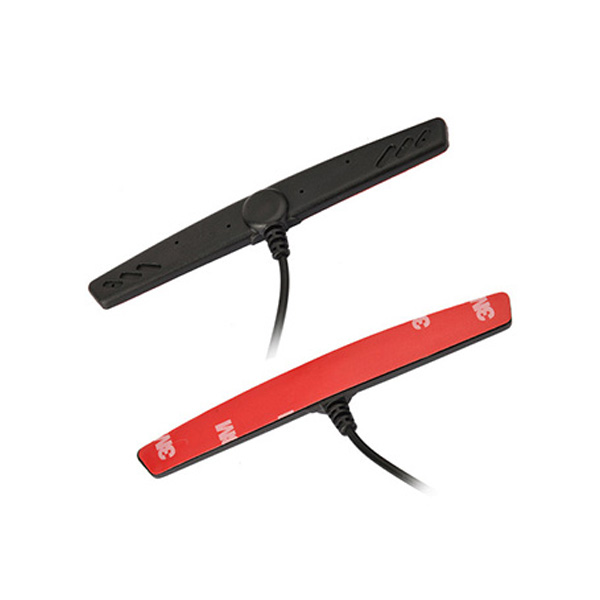

4. 3M膠性粘貼
2. ABS材質抗氧化
3. 遠距離接收發射
4. 3M膠性粘貼
雙頻WIFI貼片天線性能參數
|
項目 Item |
規格 Specifications |
|
|
天線性能 Antenna |
頻率范圍 Frequency range |
2400-2500/5150-5850MHz |
|
增益 Gain |
2dBi |
|
|
駐波比 V.S.W.R |
≤2.0 |
|
|
阻抗 Impedance |
50Ω |
|
|
極化方式 Polarization |
垂直極化 |
|
|
功率 Power |
10W |
|
|
機械性能 Mechanical |
內部結構 Inner structure |
PCB |
|
外部結構 External structure |
PVC |
|
|
天線尺寸 Antenna size |
126*16.2MM |
|
|
線材類型 Cable type |
RG174線材或可選擇其他 |
|
|
接頭類型 Connector type |
SMA公頭或可選擇其他 |
|
|
安裝方式 Mounting method |
粘貼安裝 |
|
|
環境性能 Environmental |
工作溫度 Operating temperature |
-40℃~+80℃ |
|
貯存溫度 Storage temperature |
-40℃~+85℃ |
|
|
環保標準 Environmentally friendly |
符合ROHS |
|

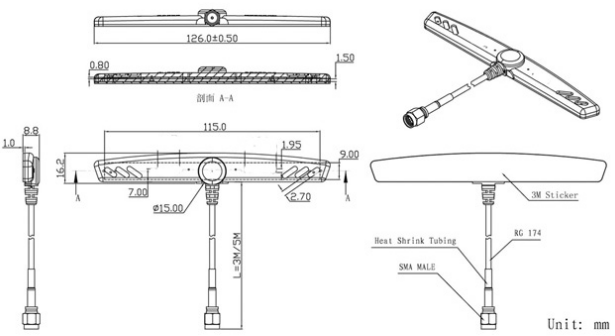

WIFI貼片天線尺寸圖

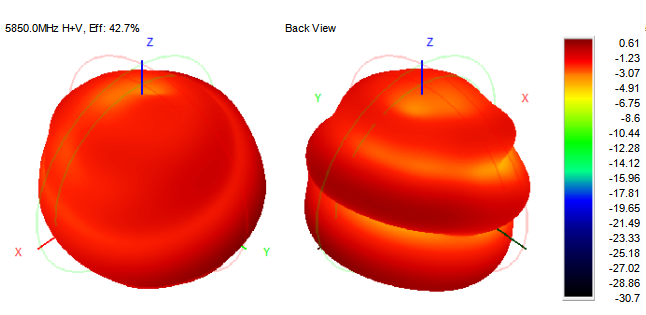

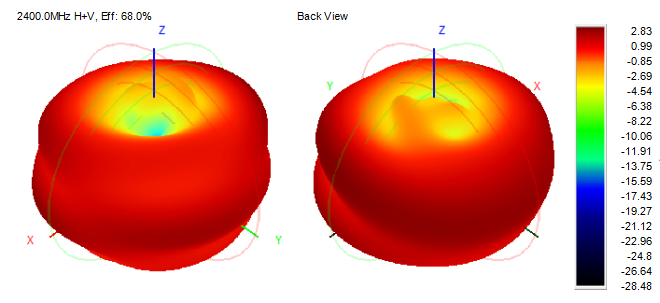

貼片2.4/5.8G天線3D測試圖
